Trocknung mit Adsorptionsmittel

Sorgen Sie dafür, dass Ihre Trocknung mit Adsorptionsmittel zuverlässig auf die täglichen Produktionsvolumen und die Umweltschutzanforderungen abgestimmt ist.

Entwässerung von Molekularsieben

Prozessbeschreibung



Bei der Entwässerung von Molekularsieben wird Wasser aus dem Erdgas entzogen, die Bildung von Gashydraten und das nachfolgende Fouling kritischer nachgelagerter Komponenten verhindert, die Korrosion reduziert, die Effizienz von Pipelines und Prozessen maximiert und Katalysatoren, die empfindlich auf Wasser reagieren, werden bei der Raffinierung geschützt. Beim Einsatz von Trockenmittel zählen zu den häufigen Adsorptionsmitteln Molekularsiebe, Kieselgel und aktivierte Tonerde.



Das feuchte Kohlenwasserstoffgas wird oben in den Adsorptionsturm geleitet und fließt nach unten durch das Adsorptionsmittel. Dieses adsorbiert das Wasser. Das grundsätzlich trockene Kohlenwasserstoffgas wird unten abgeführt und eignet sich für den Verkauf oder die Weiterbehandlung. Die meisten Trockenmittelsysteme nutzen zwei oder mehr Adsorptionsmitteltürme. Dadurch kann ein Turm regeneriert werden, während der/die andere(n) in Betrieb bleiben. Zur Regenration des Trockenmittelbetts wird erwärmtes Trockengas nach oben geblasen, sodass im Bett absorbierte Verunreinigungen entfernt werden können.



Um ihre Wirksamkeit beizubehalten, müssen Trocknungsmittel vor einer Kontamination mit freiem Wasser und flüssigem Kohlenwasserstoff geschützt werden, um die erwarteten 3 bis 5 Jahre an Lebensdauer zu erreichen. Freies Wasser verursacht eine langfristige Frakturierung und ein Verstauben des Trockenmittel-Granulats, während sich Kohlenwasserstoffe in der Regenerationsphase auf das Granulat brennen und so die Feuchtigkeitsabscheidung nach und nach reduzieren.



Anforderungen des Gaswerks



  • Erreichen oder Übertreffen der Produktionsquoten für Erdgas durch eine zuverlässige Behandlung der Nassgase
  • Beibehaltung der Zuverlässigkeit des Prozesses für eine gleichbleibende Produktion und minimale Ausfallzeiten
  • Gleichbleibende, den Spezifikationen entsprechende Gasqualität für den Verkauf hinsichtlich des Wassergehalts
  • Minimales Zersetzen des Trockenmittelbetts, was sonst zu vorzeitigem Wasserdurchbruch führen könnte
  • Minimaler Anstieg des Druckabfalls



Produktionsherausforderung/Lösung von Pall





Herausforderung



Ein Zersetzen des Trockenmittelbetts aufgrund von Fremdstoffen wie Glykol, Amin, Schmieröl, Korrosionsschutzmitteln und Feststoffen, Beschichtungen und dem Verstopften der Poren des Trockenmittels verhindern den Zugang zu den großen Innenflächen

Lösung



Verbesserte Leistung und Zuverlässigkeit Ihrer Entwässerung mit Adsorptionsmittel dank des effektiven Entfernens von Flüssigkeiten und Feststoffen vor den Trockenmittelbetten. Das schützt das Bett vor dem Zersetzen und Kapazitätsverlust.







Herausforderung



Beschädigung durch das Eindringen großer Mengen von Wasser, was zu einem Bruch des Betts führt

Lösung



Schutz vor dem Einbringen von Spuren oder Flüssigkeitsschlägen durch das Entfernen von Wasser vor den Trockenmittelbetten.



  • Die SepraSol Plus Flüssig-Gas-Koaleszerbaugruppe mit Dual-Sump ist gegen die meisten Flüssigkeitsschläge ohne Bypass oder Verlust der Abscheideeffizienz beständig.
  • Die oleophob behandelten Pall SepraSol Plus Koaleszer als vollständiges Element erholen sich ebenso sehr schnell und verringern so den Druckverlust in der Einheit.





Herausforderung



Schäden an Downstream-Prozessanlagen, indem Trocknungsmittelfeinanteile im Trockengasstrom abgeschieden werden

Lösung



Schutz nachgelagerter Anlagenteile, z. B. von Kompressoren und Katalysatorbetten durch eine effektive Kontrolle der Feststoffe nach den Trockenmittelbetten.



  • Die DGF Trockengas-Partikelfilter, wie zum Beispiel der Profile Coreless Filter, entfernen feines Trockenmittel und andere Verunreinigungen aus dem getrockneten Kohlenwasserstoffgas, bevor dieses in die Leitung, den Kompressor oder das Katalysatorbett geleitet wird.

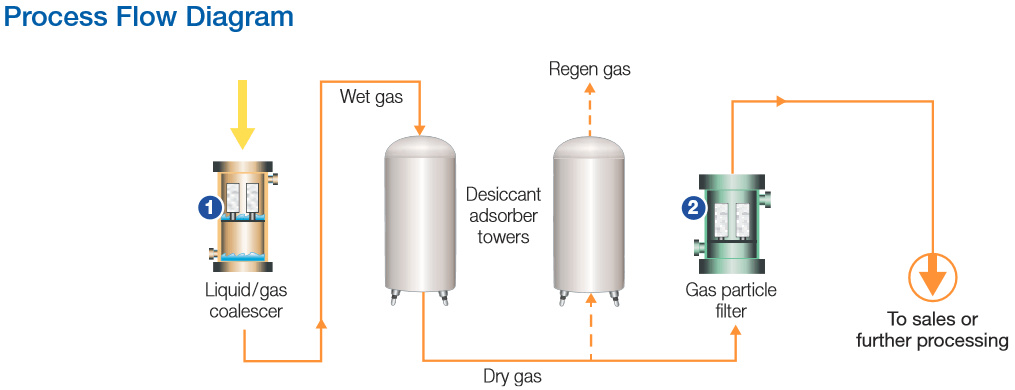

Zentrale Anwendung/Filterempfehlungen (andere Anwendungen nicht abgebildet)



Anwendung

1.

Trockenmittelbettschutz

Vorteile für den Kunden



Produktivität, Zuverlässigkeit, Wassergehalt nach Spezifikation und eine verlängerte Trockenmittellebensdauer durch eine gleichbleibend hohe Effizienz und Kapazität des Entfeuchters

2.

Downstream-Schutz



Zuverlässigkeit der nachgelagerten Prozesse durch Vermeidung von Adsorptionsmittelstaub





Eine Sache der Erfahrung



Sie brauchen sich nicht nur auf unser Wort zu verlassen. Fragen Sie einfach Tausende von Ingenieuren im Bereich Öl und Gas, weshalb sie Pall als Hauptlieferant für Filter- und Separationslösungen nutzen. Lassen Sie sich von ihnen berichten, wie sie dank der längeren Standzeit unserer Filter und einfachen Wartungsabläufe Zeit sparen, die sie für sinnvolle Prozessverbesserungen nutzen können. Fragen Sie nach der Zuverlässigkeit und den gleichbleibend gutem Ausstoß der Pall Systeme, die in ihren kritischen Prozessen installiert sind. Sie möchten sich nicht mehr den Kopf über Ihre Filter und Koaleszer zerbrechen – das möchten wir auch nicht.



Wenden Sie sich noch heute an Pall und profitieren Sie von unseren 50+ Jahren Erfahrung.
