Stanzlösungen für die Automobiltechnik

Filtrationslösungen verbessern die Sicherheit und Zuverlässigkeit von Stanzpressen in der Automobiltechnik

Für den Erfolg gestempelt

Filtrationslösungen verbessern die Sicherheit und Zuverlässigkeit von Stanzpressen in der Automobiltechnik



Stanzpressen zählen in der Automobilherstellung zu den am häufigsten verwendeten Anlagenkomponenten. In Produktionsanlagen verformen Stanzpressen Metallbleche zu Teilen mit komplexer Geometrie, wie zum Beispiel Motorhauben, Kotflügel und Türverkleidungen. In Stanzpressen kommen normalerweise Hydraulik- und Prozessfilter zum Einsatz, die sich auf die Zuverlässigkeit der Presse und die Qualität des Stanzteils/Oberflächengüte auswirken.

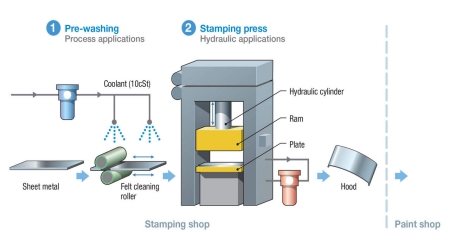

Aus Sicht der Produktion ist das Stanzen eine kritische Phase vor der Tauch- und abschließenden Lackierung. Vor dem Stanzen wird das Metallblech normalerweise mit Filzrollen gewaschen, damit die Oberfläche frei von festen Verunreinigungen ist (Metall, Kieselerde, Fasern). Auf dem Metallblech verbleibende Partikel würden, wenn sie beim Stanzen einer Last von mehreren Tonnen ausgesetzt sind, auf der Oberfläche des Stanzteils für „Markierungen“ sorgen. Diese Markierungen sind Fehlerstellen und ein Qualitätsmangel, der sich durch die Vorbehandlung, KTL-Lackierungs- und weiteren Lackierphasen zieht.  Die Stanzpresse bedeutet für die Filter harte Einsatzbedingungen wie zyklische Schwankungen bei Durchfluss und Druck.





1. Tiefenfilter, Lentikularmodule





2. Hocheffiziente Ölfilter, Lentikularmodule (Entfernen von Verlackung), Reiniger- und Diagnosegeräte



Lösungen für maximale Produktionskapazität, Zuverlässigkeit und Qualität



1. Vorreinigung



Tiefenfiltration mit einer Beta >5.000 Filtrationseffizienz kombiniert mit einer langen Lebensdauer. Dieser Filter sorgt dafür, dass der Kühlschmierstoff sauber ist und verhindert, dass die Düsen des Niederdruck-Waschsystems verstopfen. Die Vorreinigung ist ein wichtiger Schritt, um Fehlerstellen – die „Markierungen“ – auf dem Metallblech zu vermeiden, denn die Stanzpresse übt ggf. einen Druck von mehreren Tausend Tonnen auf das Metall aus



Geeignete Produkte



Athalon™ Filter



Profile® Coreless Filterelemente



Coralon



SUPRAdisc



Warum sehen Sie sich nicht unser Webinar zum Waschen von Teilen an?





2. Stanzen



Athalon On-Line- und Off-Line-Filter sorgen dafür, dass die Partikelkontamination von Verschleißmechanismen auch bei den rauesten Betriebsbedingungen unter Kontrolle gehalten wird. Für gewöhnlich reagieren bei derart kritischen Anlagen viele Komponenten sehr empfindlich auf Partikel > 15 µm, wie zum Beispiel Servoventile oder variable Verdrängerpumpen. Die beanspruchungsresistenten Athalon Filter tragen zur vollständigen Kontrolle der Reinheit von Flüssigkeiten bei, um die Betriebszeit der Anlagen zu maximieren und die wichtigsten Hydraulikkomponenten zu schützen.



3. Entfernen von Verlackung und Wasser



Beim Entfernen dieser Elemente aus der Hydraulikflüssigkeit liefern die SUPRAdisc™ Filtermodule und Reiniger die besten Ergebnisse. Diese beiden Off-Line-Einheiten entfernen Verlackung und Wasser hervorragend. Die SUPRADisc Lentikularfiltermodule bestehen aus einem Medium auf Zellulosefaserbasis, das mit Harzen und Additiven kombiniert wird, während die Reiniger „Massetransfer unter Vakuum“ nutzen.





Filtrationstechnologie von Pall, die für Hydraulik- und Prozessanwendungen genutzt wird, ermöglicht Automobilherstellern oder Systemzulieferern vom Stanzwerk aus die Produktionsmaximierung:



1.  Erhöht die Anlagenzuverlässigkeit und -verfügbarkeit



2.  Geringere Wartungskosten



3.  Reduce defect rates / rework in the paint shop



Die Pall Filtrationslösungen für Stanzvorgänge in der Automobiltechnik verbessern die Effizienz und Sicherheit beim Stanzen. Für weitere Informationen klicken Sie hier, um noch heute einen Experten von Pall zu kontaktieren.
