Vorgestellt

H₂ SO₄ Alkylierungseinheit

Stellen Sie sicher, dass Ihre Alkylierungseinheiten zuverlässig und mit minimaler Korrosion und geringem Säureverbrauch arbeiten und Produkte nach Spezifikation ermöglichen.

H₂SO₄-Alkylierung

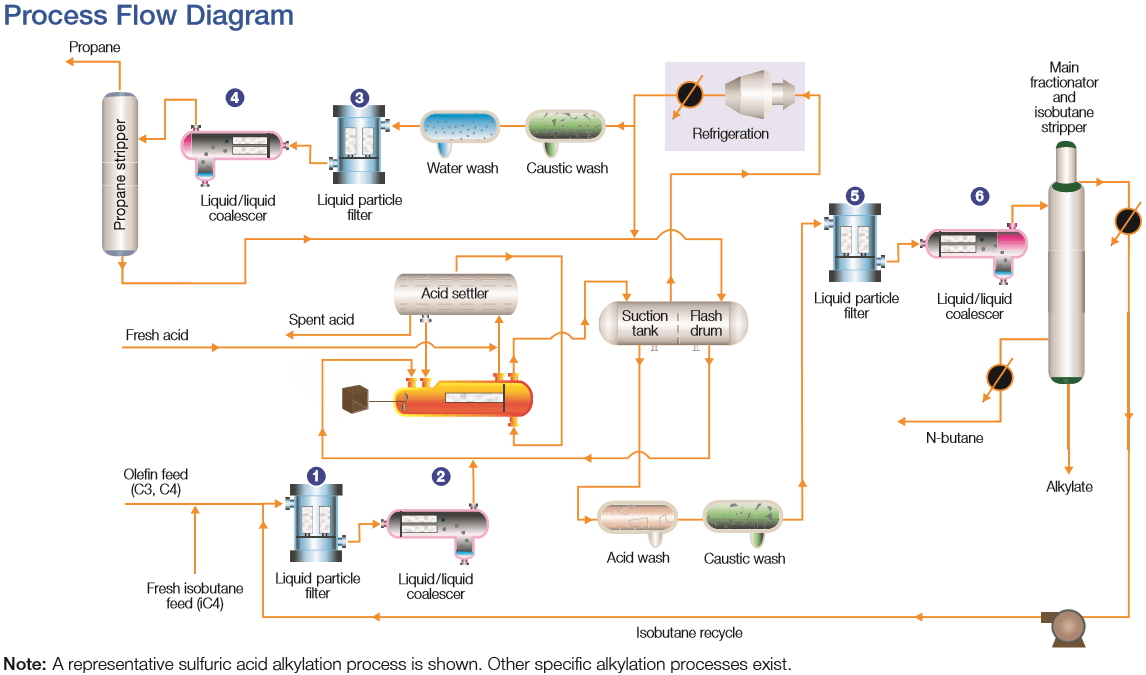

Prozessbeschreibung

Olefine (C3–C4) aus der FCC-Anlage werden mit Isobutan (i–C4) kombiniert. Konzentrierte Schwefelsäure (H₂ SO₄) wird dann eingemischt und dem Reaktor zugeführt, der mit Kühlung betrieben wird, wen die Bildung von Nebenprodukten unterdrückt werden soll. Die Alkylierungsreaktion findet statt,  wenn Olefine mit Isobutan kombiniert werden und das Alkylatprodukt bilden,  das aus Produkten mit hoher Oktanzahl besteht, die später im Benzinpool gemischt werden. Die Kohlenwasserstoffe, die aus dem Reaktor austreten, bestehen aus Alkylat, nicht reagiertem Isobutan, n-Butan und Propan.



Die Säure und die Alkylatprodukte werden in einem Absetzbehälter getrennt und die Säure wird zur Wiederverwendung im Reaktor zurückgewonnen. Die Kohlenwasserstoffe des Reaktors werden durch den Hauptfraktionator getrennt, in dem das Isobutan in den Reaktor zurückgeführt wird, Alkylat am dem Boden entnommen wird und ein n-Butan-Produktstrom aus einem Seitenstrom separiert wird.



Die leichten Prozessflüssigkeiten werden im Kühlkreis verwendet. Ein Seitenstrom wird durch den Propan-Stripper zur Rückgewinnung von Propan geführt. Die effektive Separation ist ein kritischer Faktor eines effizienten, zuverlässigen  und sicheren  Schwefelsäure Alkylierungsprozesses.



Raffinerie-Anforderungen



  • Anlagenzuverlässigkeit/minimierte Korrosion, um den 4–6-Jahres-Turnus für die Raffinerie zu erfüllen
  • Erfüllen der Produktspezifikationen für Alkylat mit hoher Oktanzahl und Propan ohne Ätzmittel
  • Geringe Kosten für die Säurenachbehandlung durch minimale Säureverdünnung durch nasse Feedstocks
  • Beibehaltung eines hohen Sicherheitsniveaus durch die Vermeidung von Geräteausfällen, die zur Emission flüchtiger Säure führen könnten



Produktionsherausforderung/Lösung von Pall





Herausforderung



Einhaltung der Produktspezifikationen

Lösung



Verbesserung von Produktivität in der Raffinerie und Produktspezifikationen durch das Entfernen von Wasser aus den Feedstreams von Olefin und des Isobutan-Kohlenwasserstoffreaktors und zugleich das Entfernen eines Ätzmittelübertrags in das Propan.







Herausforderung



Schutz der Fraktioniertürme vor Korrosion und Verstopfen.

Lösung



Verbesserter Schutz der Hauptfraktionierer/Isobutan- und Propan-Stripper.



  • Hocheffiziente PhaseSep Flüssig/Flüssig- Koaleszer entfernen zuverlässig Lauge aus dem Zulauf zum Hauptfraktionator/Isobutan-Stripper und zum Propan-Stripperturm, um Korrosion und Verschmutzung der internen Böden zu verhindern.





Herausforderung

Kontrolle der Kosten für die Säurenachbehandlung.

Lösung



Beibehaltung einer hohen Stärke der Schwefelsäure.











Zentrale Anwendung/Filterempfehlungen (andere Anwendungen nicht abgebildet)



Anwendung

1, 3, 5.

Vorfiltration vor dem Flüssig-Flüssig-Koaleszer

Vorteile für den Kunden



Senkung der Betriebskosten durch Verlängerung der Lebensdauer des Flüssig/Flüssig-Koaleszers

2.

Entfernen von Wasser im Feed-/Isobutan-Recycel-Strom



AquaSep XS (oder PhaseSep) Flüssig-Flüssig-Koaleszer



Verhindert ein Verdünnen des Säurekatalysators mit dem Risiko für Korrosion und schlechte Produkterträge

4.

Abscheidung von Ätzmittel aus dem Feed zum Propan-Stripper



Reduzierte Korrosion im Propan-Stripper und Einhaltungen der Spezifikationen für die Produktqualität von Propan

6.

Entfernen von Ätzmittel aus dem Feed zum Hauptfraktionierer/Isobutan-Stripper



Verringerung von Korrosion im Hauptfraktionierer und Einhaltung der Reinheitsspezifikationen von Butan und Alkylat





Für schnelle Upgrades ohne Investitionskosten:



Pall-Fit Filter- und Koaleszernachrüstsätze ermöglichen den Wechsel zur Qualität von Pall ohne Filtergehäusetausch



Pall Filter- und Koaleszergehäuse zum Mieten ermöglichen ein technologisches Upgrade zur schnellen Problemlösung
